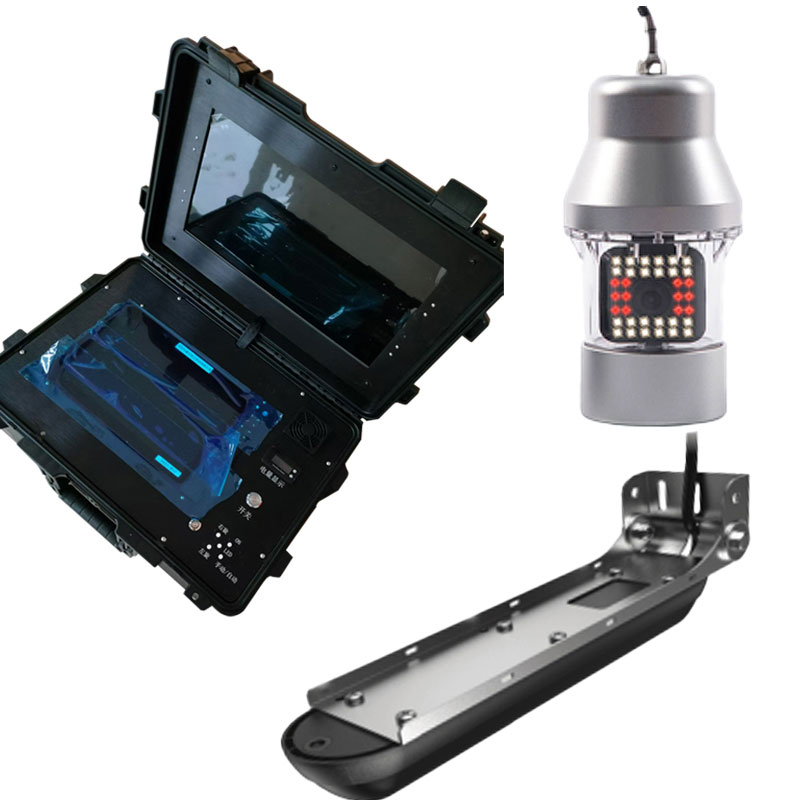

聲吶式水下地形探測儀產品介紹
多功能水下聲吶搜救系統技術不斷探索，借助極清晰的成像技術為下水打撈、救援者提供了河床、水域的掃描視圖、三維視圖以及水下生命的探測，可以更加直觀了解水下結構，大大提高了水下作業的效率，是水下打撈救援可依賴重要的設備之一。
1、屏幕類型：9寸IPS屏，分辨率≥1900*1080，亮度≥1200尼特。
2、屏幕功能：中文操作系統，可開啟四分屏/六分屏，同時查看四個/六個畫面，且可獨立控制，也可任意設置組合界面，可顯示定位、水溫、時間、量程。
3、耐壓水深：≥300m。
4、防水等級：≥IP68。
5、快捷鍵功能：具有5個可自定義編輯快捷按鍵。
6、可視角度：垂直視角160°，80°上/下，水平視角160°，80°左/右。
7、探測量程：結構下掃≥90m，結構側掃≥180m，最大量程深度≥300m。
8、支持功能：自動舵、藍牙連接、雷達兼容性3G、4G、HALO24雷達天線、GPS、WAAS/EGNOS、全球簡易海圖、船舶自動識別、內置CHIRP1和CHIRP2雙通道聲吶。
9、聲吶工作頻率：50KHZ/83KHZ/200KHZ/455KHZ/800KHZ/1200KHZ，可用CHIRP頻率。
10、錄制功能：聲吶、結構掃描具有錄制功能可回放分析。
11、工作電壓：12V。
12、功耗：33.12W。
13、聲吶功率：600W。
14、使用環境溫度：-15℃~+55℃。
15、設備配置：NMEA0183數據輸出/輸入RS422、支持波特率4800,19200,38400、2個以太網接口、1個NMEA2000數據接口、視頻輸入接口、2個微型SD數據卡插槽，最大支持32G。
16、航點和航跡儲存數量：航點儲存數量3000個、航跡儲存數量100條、航跡儲存數量、100(每條航跡最多10000點)、支持船舶自動識別系統、可支持音響功放連接。
17、聲吶警報：淺水報警，GPS報警功能。
18、供電配置：供電箱具有兩種供電模式，分別為內置電池供電和外置AC供電，供電箱可顯示電池電量，可快速插拔電池接口充電，電池續航時間≥12小時，外置AC供電可實現無限續航。
19、拆卸支架和手持探桿：主機和聲吶探頭應具備可安裝可拆卸支架，可快速在沖鋒舟/橡皮艇上安裝使用，具備調節聲吶探頭深淺功能。
20、水下視圖探頭
探頭直徑：≤70mm。
高度：≤162mm。
防水等級：≥IP68。
視角：120°。
旋轉角度：可左右旋轉360°。
線纜：標配50米，直徑5MM，可用于水下和深井探測。
工作水深：50米。
使用溫度：-20--60度。
儲存溫度：-30--80度。
調節方式：手動/自動。
照明功能：≥36顆高亮夜視燈，白光燈24顆，紅外燈12顆，具有白光和紅外切換使用功能。
21、水下3D探頭，具備水下三維立體成像能力
側掃/下掃描成像：455/800KHZ。
探頭功率：500w RMS，工作溫度范圍-28～75攝氏度，防水等級ipx7。
電源：12/24V雙電壓，工作電壓范圍9V～32V直流電。
標配線纜：6米。
支持軟件升級更新。
22、水下實時動態聲吶探頭，具備實時動態影像能力
掃描范圍：135度角，可切換下掃，前掃，前平掃等模式。
聲吶頻率范圍：550KHZ～1100KHZ，具備傳統聲吶功能。
最大量程范圍：≥150米，有效量程≥60米。
防水等級：ip67。
存儲溫度范圍：-30～70攝氏度，探頭使用水溫范圍0～35攝氏度。
供電電壓：12/24V雙電壓，工作電壓范圍10.8V～31.2V直流電，最大電流1.5A。
標配線纜：7.6米。
支持軟件升級更新。
