一、河道水質在線監測系統功能簡介

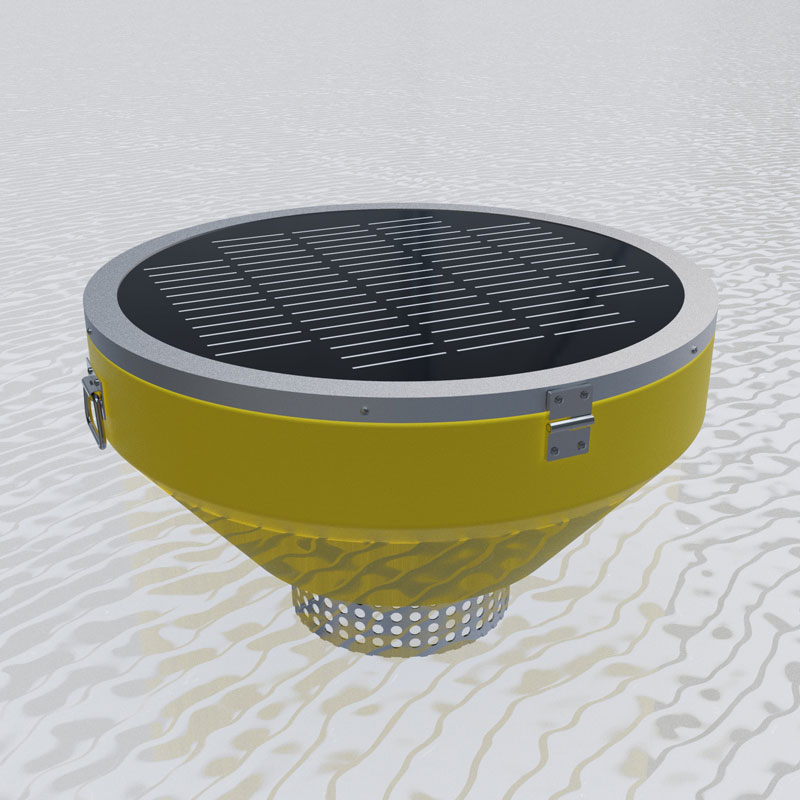

1.河道水質在線監測系統SFB采用增強型一體式錐體結構，增加設備穩定性和耐用性更符合浮體工程學。
可對湖泊或流域內的水文、水質和氣象參數進行實時測量。系統集數據采集、傳輸于一體，并具有超標短信報警功能、自動光感功能。具有測量參數多，測量精度高，存儲容量大，方便組網，運行穩定等特點。浮標采用無人值守的智能控制系統，完成對多個傳感器的數據采集以及數據的發送；太陽能電池板和大容量蓄電池組成太陽能供電系統，可保證系統在野外長期工作所需用電；浮標標體使用超高分子聚乙烯材料制作，具有較好的防腐能力、防止生物附著、不褪色、抗碰撞能力強、抗雷電、無磁性等特點，適宜于水庫等復雜的水文水動力條件。
2.SFB06款浮標是由水質傳感器（水溫、電導率、PH、溶解氧、氨氮、濁度）、數據采集儀、通訊系統、供電系統、整體 支架、水質監測平臺六部分組成。同時可擴展葉綠素、COD等多項水質要素。數據采集儀具有數 據采集、實時時鐘、數據定時存儲、參數設定和標準2G/4G（GPRS）通信功能。
二、河道水質在線監測系統產品特點
1.易部署：各類型探頭進行高度集成，安裝方便；提供免費云平臺服務，系統快速上線；
2.易維護：設備安裝后，自行工作即可，無需人工值守，也可以通過遠程監控的方式保障設備的正常運行；
3.易擴展：傳感器探頭均使用統一的通信協議，可以快速對接原設備，快速擴展監測參數；
4.低功耗：設備可以實現低功耗狀態下，長時間運行，增加設備使用的便利性；
5.實時性：設備監測到的數據實時傳輸至云平臺，提升環境數據反饋的及時性。
三、河道水質在線監測系統技術參數
1.主體參數
| 產品名稱 | 描述 |
| 環境河道水質在線監測系統 | 可實時實現多路參數在線監測。 可實現電池電量監控。 可實現云平臺數據監控、數據推送、 數據的存儲和報警功能；數據的無線發射功能。 峰值功耗為5W；傳感器功耗0.25W左右/只。 外形尺寸：800*350mm。浮體最大直徑790mm 重量：26kg |
| 核心部件 | 描述 |
| 采集器數據采集 | 運行可靠，抗干擾，可集成多路RS485/MODBUS-RTU從站設備 |
| 采集器數據輸出 | 1路Rs485/JSON協議輸出 |
| 電池 | 鋰電池12VDC，20AH（默認） |
| 太陽能電池板 | 18V/55W（默認）800mm圓太陽能板框架鋁合金定制 |
| 供電能力 | 定制選型；陰雨天間歇工作5天以上 |
| 位置指示（選配） | 警示燈；GPS定位； |
| 監測平臺 | 云平臺；手機/電腦多終端登錄 |
| 防護罩 | 304不銹鋼濾筒防護罩 |
| 浮體 | 直徑790mm，圓錐浮體*1一體式工程塑料 |
可選配傳感器的主要參數
| 序號 | 名稱 | 測量范圍 | 測量原理 | 測量精度 | 是否標配 | 備注 |
| 1 | 溫度 | 0~50℃ | 高精度數字傳感器 | ±0.3℃ | ? | |
| 2 | pH | 0~14（ph） | 電化學（鹽橋） | ±0.1PH | ? | |
| 3 | ORP | -1500mv~1500mv | 電化學（鹽橋） | ±6mv | ||
| 4 | 電導率 | 0~5000uS/cm | 接觸式電極法 | ±1.5% | ? | |
| 5 | 濁度 | 0~40NTU（低濁） | 散射光法 | ±1% | 低濁可定制 | |
| 0~1000NTU（中濁） | 散射光法 | ±1% | 中濁可定制 | |||
| 0~3000NTU（高濁） | 散射光法 | ±1% | ? | 默認發 | ||
| 6 | 溶解氧 | 0~20mg/L | 熒光壽命法 | ±2% | ? | |
| 7 | 氨氮 | 0-1000.00mg/L（默認） 0-100.00mg/l/（可定制） | 離子選擇電極法 | 讀數的10%, ±0.5℃ | ? | |
| 8 | cod | 0~500mg/ L | UV254 吸收法 | ±5% | 默認發、cod濁度一體 | |
| 濁度 | 0~400NTU | 散射光法 | ±1% | |||
| 9 | 懸浮物 | 0~2000mg/L | 散射光法 | ±5%（取決于污泥同質性） | ||
| 10 | 葉綠素 | 0~400ug/L | 熒光法 | R2>0.999 |

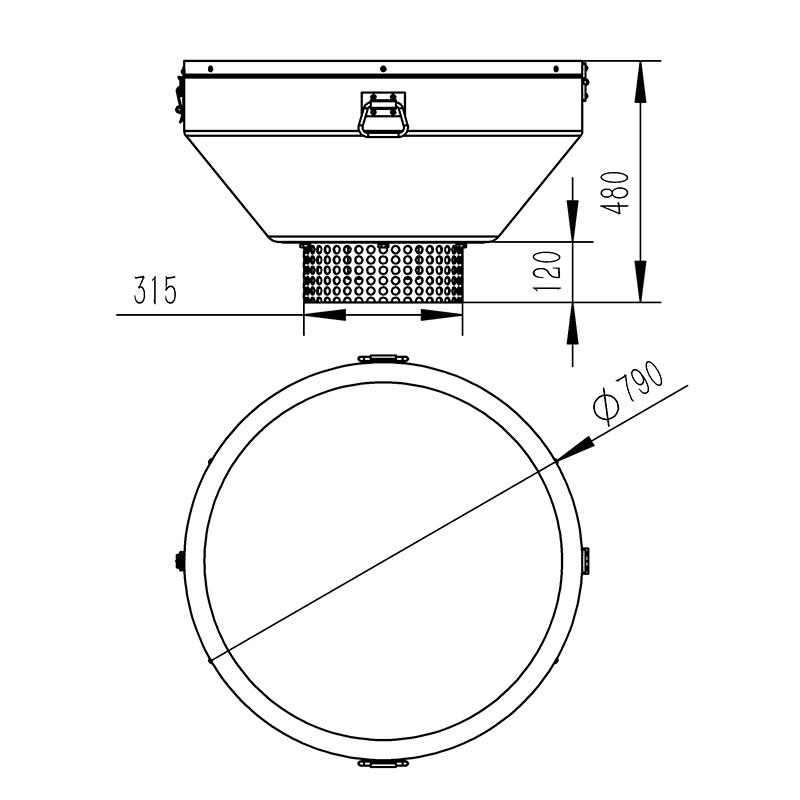

四、河道水質在線監測系統產品尺寸圖
五、河道水質在線監測系統設備安裝要求
1.遠離大功率無線電發射源
2.遠離高壓輸電線和微波無線電傳送通道
3.盡量靠近數據傳輸網絡
4.遠離強電磁干擾
六、河道水質在線監測系統云平臺介紹
1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測.無需額外安裝軟件。
2.支持多帳號、多設備登錄
3.支持實時數據展示與歷史數據展示儀表板
4.云服務器.云數據存儲，穩定可靠，易于擴展，負載均衡。
5.支持短信報警及閾值設置
6.支持地圖顯示、查看設備信息。
7.支持?jǐn)?shù)據曲線分析
8.支持?jǐn)?shù)據導出表格形式
9.支持?jǐn)?shù)據轉發，HJ-212協議，TCP轉發，http協議等。
10.支持?jǐn)?shù)據后處理功能
11.支持外置運行javascript腳本
