一、小型氣象監測系統產品簡介

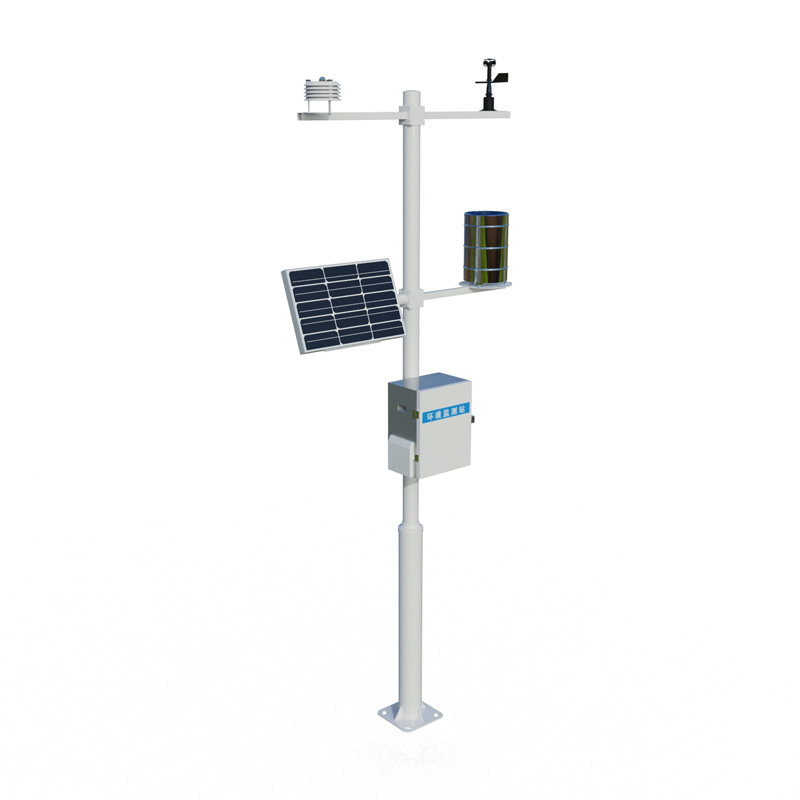

QC7小型氣象監測系統是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度小型氣象監測系統。
該設備由氣象傳感器，采集器，太陽能供電系統，立桿支架，云平臺五部分組成。免調試，可快速布置，廣泛運用于氣象、農業、林業、環保、海洋、機場、港口、科學考察、校園教育等領域。
二、小型氣象監測系統產品特點
1、低功耗采集器：靜態功耗小于1mA
2、標配GPRS聯網、支持?jǐn)U展藍牙、有線傳輸
3、7寸安卓觸屏，版本：4.4.2、四核Cortex?-A7，512M/4G(選配)
4、支持modbus485傳感器擴展
5、太陽能充電管理MPPT自動功率點跟蹤
6、三米碳鋼支架，兩節法蘭盤對接
7、短信報警，超限后向指定的手機上發送短信
8、不銹鋼材質防護箱，耐腐蝕、抗氧化，防水等級IP66
三、小型氣象監測系統技術參數
1、采集器供電接口：GX-12-4P,輸入電壓8-16V，帶RS485輸出json數據格式,
2、傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V
3、太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 40AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%
4、數據上傳間隔：1分鐘-1000分鐘可調
5、7寸安卓觸屏，屏幕尺寸：1024*600 RGB LCD(選配)
6、部分傳感器參數
| 名稱 | 測量范圍 | 分辨率 | 準確度 |
| 環境溫度 | -40～+80℃ | 0.01℃ | ±0.3℃（25℃） |
| 相對濕度 | 0～100%RH | 0.01%RH | ±3%RH（20%~80%） |
| 光照強度 | 0-157286LUX | 1Lux | ＜±3% |
| 大氣壓力 | 300-1100hpa | 0.1hPa | ±0.25% |
| 露點溫度 | 0~+70℃ | 0.1℃ | ±1℃ |
| 土壤溫度 | -30～+70℃ | 0.01℃ | ±0.3（-10~70℃） |
| 土壤濕度 | 0～100% | 0.1% | ±3% |
| 土壤鹽分 | 0~20000us/cm | 1us/cm | ±3（0~10000us/cm）±5%（全量程） |
| 土壤PH | 0-14PH | 0.01 | ±0.1PH |
| 風向 | 0～360°（8方向） | 1/8 | <3°(>1.0m/s) |
| 風速 | 0～30m/s | 0.1m/s | ±（0.2+0.03V）m/s（25℃，V表示風速） |
| 雨量 | ≦4mm/min | 0.2mm | ≤±2% |
| 紫外輻射 | 0～500W/㎡ | 0.01W/㎡ | ≤±3% |
| 日照時數 | 0～6500h | 0.1h | ＜0.2h |
| 光電總輻射 | 0-2000W/m2 | 1W/m2 | ＜±3% |
| 光合有效輻射 | 0-2000W/m2 | 1W/m2 | ≤±5% |
| PM2.5 | 0-1000ug/m3 | 1ug/m3 | ±10%（<500微克） |
| PM10 | 0-1000ug/m3 | 1ug/m3 | ±10%（<500微克） |
| 一氧化碳 | 0-1000ppm | 1PPM | ±2PPM |
| 二氧化硫 | 0-20PPM | 0.1PPM | ±1PPM |
| 二氧化氮 | 0-20PPM | 0.1PPM | ±1PPM |
| 臭氧 | 0-20PPM | 0.1PPM | ±1PPM |
| 負氧離子 | 0～10萬個/cm3 | 1個/cm3 | 讀數±10%;離子遷移率≤±20% |
| 含氧量 | 0~25%Vol | 0.1% | ±3%FS |
7、整機取得國家氣象計量站校準證書
8、生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證
9、生產企業具有計算機軟件注冊證書
10、生產企業為3A級信用企業
四、小型氣象監測系統上位機軟件介紹
1、PC單機版數據接收、存儲、查看、分析軟件
2、支持串口數據接收、處理、展示
3、支持json字符串、modbus485等通信方式
4、可自設置存儲時間，modbus485采集模式下可自設置采集時間
5、支持自助增加、刪除、修改監測參數的協議、名稱、圖標等
6、支持?jǐn)?shù)據后處理功能
7、支持外置運行javascript腳本
五、小型氣象監測系統安卓APP介紹
1、安卓單機版數據接收、存儲、查看、分析軟件
2、支持藍牙數據接收
3、手機休眠后軟件后臺接收、處理
4、json數據自動添加設備，modbus設備支持掃碼添加設備
5、支持歷史數據查看、分析、導出表格，支持曲線展示、單數據點查看。
6、支持?jǐn)?shù)據后處理功能
7、支持外置運行javascript腳本
六、小型氣象監測系統云平臺介紹
1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。
2、支持多帳號、多設備登錄
3、支持實時數據展示與歷史數據展示儀表板
4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。
5、支持短信報警及閾值設置
6、支持地圖顯示、查看設備信息。
7、支持?jǐn)?shù)據曲線分析
8、支持?jǐn)?shù)據導出表格形式
9、支持?jǐn)?shù)據轉發，HJ-212協議，TCP轉發，http協議等。
10、支持?jǐn)?shù)據后處理功能
11、支持外置運行javascript腳本
